manager : docker swarm 클러스터의 manager 노드

worker01, worker02, worker03 : docker swarm의 worker노드들 (3개)

registry : docker private registry 서비스

registry-web : docker private registry에 어떤 이미지가 올라가 있는지 web UI로 확인하는 서비스

dashboard : docker swarm 클러스터의 노드들을 web UI로 확인할 수 있는 서비스

준비사항

$ docker -v
Docker version 20.10.5, build 55c4c88

docker가 설치되어 있어야 한다.

$ docker-compose -v
docker-compose version 1.28.5, build c4eb3a1f

docker-compose도 설치되어 있어야 한다.

서비스 파일 작성

– docker-compose.yml

$ cat docker-compose.yml
version: "3"
services:
  registry-web:
    container_name: registry-web
    image: hyper/docker-registry-web
    ports:
      - 8080:8080
    volumes:
      - "./config.yml:/conf/config.yml:ro"

  registry:
    container_name: registry
    image: registry:2.6
    ports:
      - 5000:5000
    volumes:
      - "./registry-data:/var/lib/registry"

  manager:
    container_name: manager
    image: docker:18.05.0-ce-dind
    privileged: true
    tty: true
    ports:
      - 8000:80
      - 9000:9000
      - 8081:8081
      - 4567:4567
    depends_on:
      - registry
    expose:
      - 3375
    command: "--insecure-registry registry:5000"
    volumes:
      - "./stack:/stack"
      - "./dashboard:/dashboard"

  worker01:
    container_name: worker01
    image: docker:18.05.0-ce-dind
    privileged: true
    tty: true
    depends_on:
      - manager
      - registry
    expose:
      - 7946
      - 7946/udp
      - 4789/udp
    command: "--insecure-registry registry:5000"

  worker02:
    container_name: worker02
    image: docker:18.05.0-ce-dind
    privileged: true
    tty: true
    depends_on:
      - manager
      - registry
    expose:
      - 7946
      - 7946/udp
      - 4789/udp
    command: "--insecure-registry registry:5000"

  worker03:
    container_name: worker03
    image: docker:18.05.0-ce-dind
    privileged: true
    tty: true
    depends_on:
      - manager
      - registry
    expose:
      - 7946
      - 7946/udp
      - 4789/udp
    command: "--insecure-registry registry:5000"

manager와 worker 노드들은 dind(docker in docker) 이미지로 생성한다. dind는 간단히 말하자면 docker 컨테이너 안에서 docker cli를 사용하는 것이다.

registry와 registry를 web UI로 보여주는 서비스들을 추가한다. registry-web은 8080 포트로 접속할 것이다.

– config.yml

$ cat config.yml
registry:
  # 기존에 설치한 docker private registry
  url: http://registry:5000/v2
  # Docker registry name
  name: localhost:5000
  # docker 권한 부여
  readonly: false
  auth:
  eabled: false

registry-web에 사용될 yml 파일이다. private registry가 사용하는 5000번 포트로 url을 설정한다.

– dashbaord.yml

$ cat dashboard/dashboard.yml
version: "3"

services:
  dashboard:
    image: charypar/swarm-dashboard
    volumes:
      - "/var/run/docker.sock:/var/run/docker.sock"
    ports:
      - 8081:8081
    environment:
      PORT: 8081
    deploy:
      replicas: 1
      placement:
        constraints:
          - node.role == manager

docker-compose.yml 파일을 보면 manager 노드에 /dashboard 디렉토리를 마운트 해주었는데 즉, docker-compose.yml이 있는 곳에 dashboard라는 디렉토리를 만들고, 그 안에 dashboard.yml을 작성하였다.

dashboard 서비스는 manager 노드에만 생성되고, 브라우저에서 8081포트로 접속한다.

swarm-dashboard에 대한 github 주소는 아래와 같다. 개발자 분에게 감사합니다.

github.com/charypar/swarm-dashboard

– 디렉토리 상태

$ ls
config.yml  dashboard  docker-compose.yml

dashboard만 디렉토리이고, dashboard 디렉토리 안에 dashboard.yml 파일이 있다.

docker compose 실행

– docker-compose up -d

$ docker-compose up -d
Creating network "swarm_default" with the default driver
Creating registry     ... done
Creating registry-web ... done
Creating manager      ... done
Creating worker01     ... done
Creating worker03     ... done
Creating worker02     ... done

-d 옵션은 백그라운드로 시작하는 뜻이다.

– 디렉토리 재확인

$ ls
config.yml  dashboard  docker-compose.yml  registry-data  stack

docker-compose up을 실행하면 위처럼 registry-data와 stack 디렉토리가 생기는걸 확인할 수 있다. registry-data 디렉토리를 registry 서비스의 /var/lib/registry 디렉토리와 마운트 시켜놓으면, registry 서비스가 중지되어도 데이터가 그대로 유지된다.

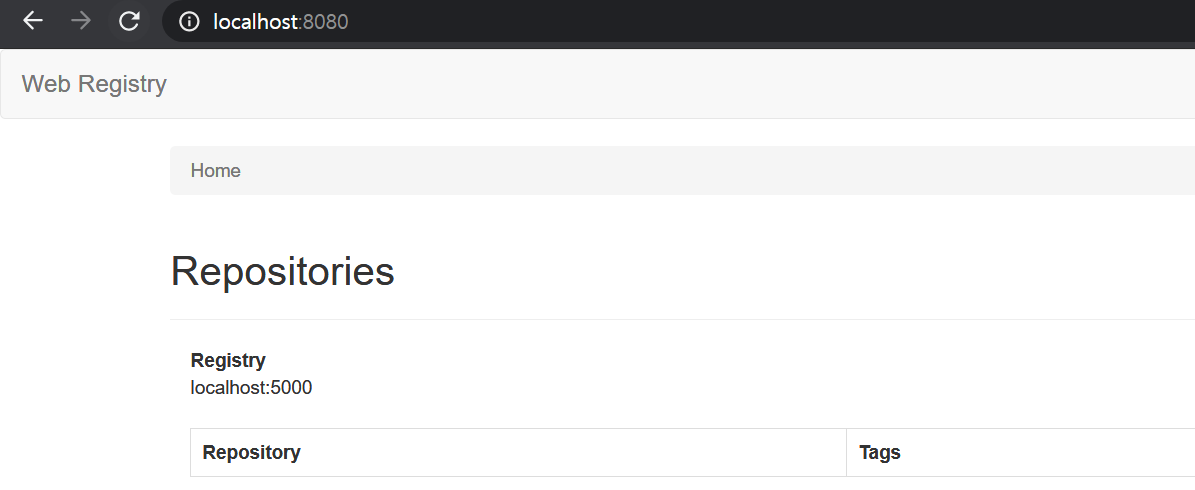

– localhost:8080 접속

registry-web에 접속하면, 현재 registry 상태를 web UI를 통해 확인할 수 있다.

private registry에 이미지 업로드

docker swarm service에 사용할 이미지를 다운로드 받고, 직접 private registry에 이미지를 업로드 해본다.

– docker pull

$ docker image pull subicura/whoami:1

위의 이미지를 받는다. 브라우저로 접속하면 hostname을 출력해주는 docker 이미지이다.

– docker tag

$ docker image tag subicura/whoami:1 localhost:5000/example/whoami:latest

private registry의 포트가 5000이므로, 위와같이 docker image tag 명령어를 통해 이미지 이름과 tag 정보를 변경한다. 이미지의 첫 항목이 image pull 진행 시, 이미지가 올라가는 도메인 정보이다.

– docker image push

$ docker image push localhost:5000/example/whoami:latest
The push refers to repository [localhost:5000/example/whoami]
6304fb0017b0: Pushed
bcd68c905028: Pushed
5f4ed2a4afd7: Pushed
1fad3fef68ba: Pushed
42e63b663df9: Pushed
71d7318763a9: Pushed
7d7e183520a5: Pushed
7cbcbac42c44: Pushed
latest: digest: sha256:6239cd2462f9dd7a0317db107724a101deca600d30e39465515ba632e0982f4a size: 1989

이미지가 푸쉬되는걸 확인할 수 있다.

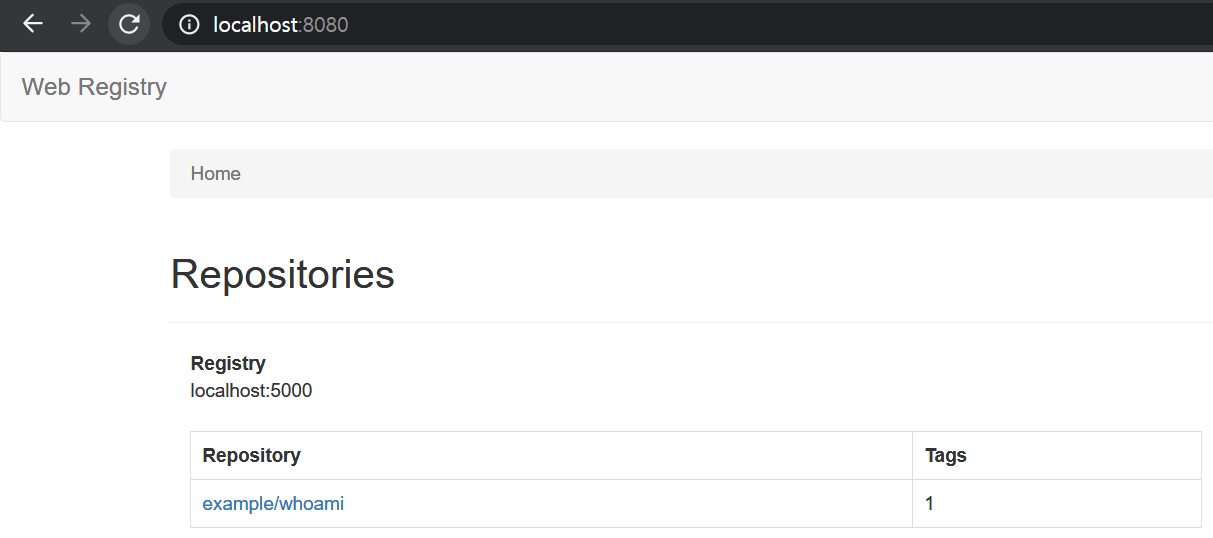

– registry web 확인

이미지가 올라간것을 확인할 수 있다. 이제 docker swarm 노드에서 이미지를 다운받아 사용할 수 있다.

docker swarm 구성하기

– docker swarm init

$ docker exec -it manager docker swarm init
Swarm initialized: current node (5ywj85cw3tdz8ioe71v1xlyzn) is now a manager.

To add a worker to this swarm, run the following command:

    docker swarm join --token SWMTKN-1-1gxj86agzmecefcd6mwjproa96hw7e3gu0plsdhuw9110fuc1r-7q4434lsegri8la2n9qgggsrd 172.22.0.4:2377

To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

manager 컨테이너에서 docker swarm init 명령어를 입력한다. 위처럼 docker swarm join 부분 전체를 복사한다. worker 노드들에서 전부 입력하면 된다.

– docker swarm join

$ docker exec -it worker01 docker swarm join --token SWMTKN-1-1gxj86agzmecefcd6mwjproa96hw7e3gu0plsdhuw9110fuc1r-7q4434lsegri8la2n9qgggsrd 172.22.0.4:2377
This node joined a swarm as a worker.

$ docker exec -it worker02 docker swarm join --token SWMTKN-1-1gxj86agzmecefcd6mwjproa96hw7e3gu0plsdhuw9110fuc1r-7q4434lsegri8la2n9qgggsrd 172.22.0.4:2377
This node joined a swarm as a worker.

$ docker exec -it worker03 docker swarm join --token SWMTKN-1-1gxj86agzmecefcd6mwjproa96hw7e3gu0plsdhuw9110fuc1r-7q4434lsegri8la2n9qgggsrd 172.22.0.4:2377
This node joined a swarm as a worker.

Swarm dashboard 서비스 실행

– swarm dashboard stack deploy

$ docker exec -it manager docker stack deploy -c /dashboard/dashboard.yml dashboard
Creating network dashboard_default
Creating service dashboard_dashboard

컨테이너에 마운트해둔 /dashboard/dashboard.yml을 사용해 dashboard서비스를 실행한다.

– dashboard 접속

localhost:8081로 접속하면, 위처럼 현재 Swarm cluster의 상태를 확인할 수 있다. 현재 manager 노드에 dashboard 서비스 한개만 올라가 있는 상태이다.

Swarm 클러스터에 서비스 등록

private registry에 올려놨던 image를 manager 노드에서 pull 받아서 swarm 클러스에서 서비스로 등록해본다.

– docker pull image

$ docker exec -it manager docker pull registry:5000/example/whoami:latest
latest: Pulling from example/whoami
d1426d011624: Pull complete
1659ef4c811e: Pull complete
47bd5f3578fc: Pull complete
5e03057c6ddf: Pull complete
d58f420d5777: Pull complete
d65d30e11c7f: Pull complete
c9d3f35ab05f: Pull complete
fb24e6aeba3f: Pull complete
Digest: sha256:6239cd2462f9dd7a0317db107724a101deca600d30e39465515ba632e0982f4a
Status: Downloaded newer image for registry:5000/example/whoami:latest

– docker service create

$ docker exec -it manager docker service create --name whoami -p 4567:4567 registry:5000/example/whoami:latest
wkkg33d93qity2dustm8dkxvf
overall progress: 1 out of 1 tasks
1/1: running   [==================================================>]
verify: Service converged

– docker service 확인

$ docker exec -it manager docker service ls
ID                  NAME                  MODE                REPLICAS            IMAGE                                 PORTS
isro3osqfsn5        dashboard_dashboard   replicated          1/1                 charypar/swarm-dashboard:latest       *:8081->8081/tcp
wkkg33d93qit        whoami                replicated          1/1                 registry:5000/example/whoami:latest   *:4567->4567/tcp

dashboard 서비스와 whoami 서비스를 확인할 수 있다.

dashboard에서도 whoami 서비스 하나가 추가된 것을 확인할 수 있다.

– service scale 조절

$ docker exec -it manager docker service scale whoami=6
whoami scaled to 6
overall progress: 6 out of 6 tasks
1/6: running   [==================================================>]
2/6: running   [==================================================>]
3/6: running   [==================================================>]
4/6: running   [==================================================>]
5/6: running   [==================================================>]
6/6: running   [==================================================>]
verify: Service converged

docker service scale 명령어로 서비스의 스케일링을 간단하게 진행할 수 있다. whoami 서비스가 원래 1개였는데, 6개로 늘렸다.

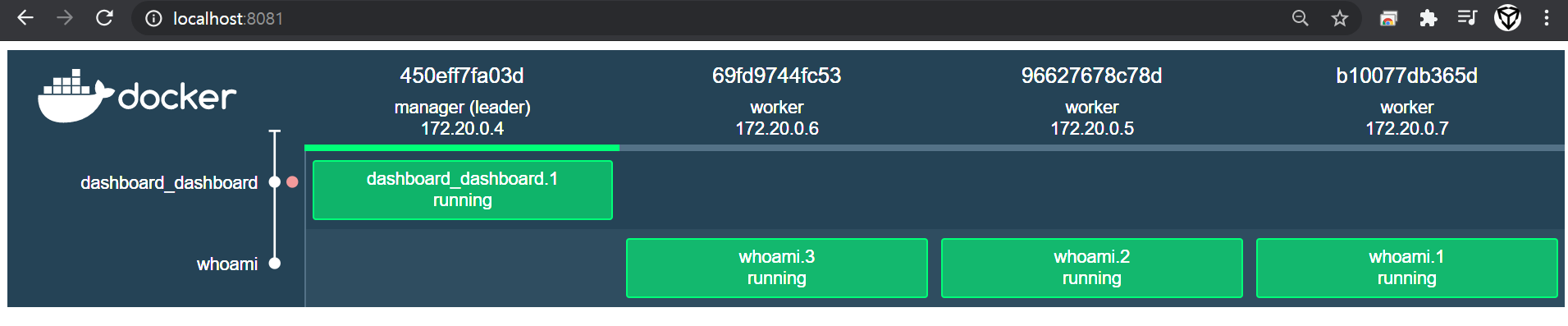

dashboard에서도 whoami 서비스가 6개로 증가한 것을 확인할 수 있다.

curl test

$ curl localhost:4567
444593584a03
$ curl localhost:4567
fb1e399ac4ed
$ curl localhost:4567
a8948b879833
$ curl localhost:4567
f565b65a22ab
$ curl localhost:4567
7160d9d9e250
$ curl localhost:4567
d7c6861c57e0
$ curl localhost:4567
444593584a03
$ curl localhost:4567
fb1e399ac4ed
$ curl localhost:4567
a8948b879833
$ curl localhost:4567
f565b65a22ab
$ curl localhost:4567
7160d9d9e250
$ curl localhost:4567
d7c6861c57e0

노드들의 hostname이 적절히 분배되어 출력되는걸 확인할 수 있다. docker swarm의 경우 ingress 네트워크가 트래픽 분산을 자동으로 해준다.
